En una planta de alimentación y bebidas, el condensado es mucho más que agua que regresa después de haber utilizado el vapor. Es un recurso energético de alto valor que puede recuperarse para reducir el consumo de agua, energía y productos químicos asociados a la generación de vapor.
El problema aparece cuando ese condensado se contamina.
Una pequeña fuga en un intercambiador de calor, un serpentín o un equipo encamisado puede permitir que producto u otras sustancias entren en el circuito de condensado. Si la anomalía no se detecta rápidamente, un problema inicialmente localizado puede extenderse al sistema de recuperación y terminar afectando a la eficiencia y confiabilidad de la instalación de vapor.
Por este motivo, cuando hablamos de contaminación del condensado, la pregunta importante no debería ser únicamente cómo comprobar si el condensado está contaminado.
La verdadera pregunta para Mantenimiento es:
¿Cómo detectar una contaminación suficientemente pronto, localizar dónde se está produciendo y actuar antes de que afecte al resto del sistema de vapor?
¿Por qué es importante detectar la contaminación del condensado?
Una planta industrial utiliza vapor para transferir energía a numerosos procesos: calentamiento, cocción, pasteurización, limpieza, esterilización o preparación de producto, entre otros.
Una vez transferida su energía, el vapor se convierte en condensado.
Siempre que su calidad sea adecuada, recuperar este condensado presenta importantes ventajas. Al regresar a una temperatura elevada, requiere menos energía para volver a producir vapor y permite reducir las necesidades de agua de reposición y tratamiento químico.
Por tanto, cuanto mayor sea la recuperación de condensado limpio, mayor puede ser la eficiencia global del sistema de vapor.
La contaminación altera este equilibrio.
Cuando existe incertidumbre sobre la calidad del condensado, la planta puede verse obligada a rechazarlo para evitar introducir sustancias no deseadas en el sistema.

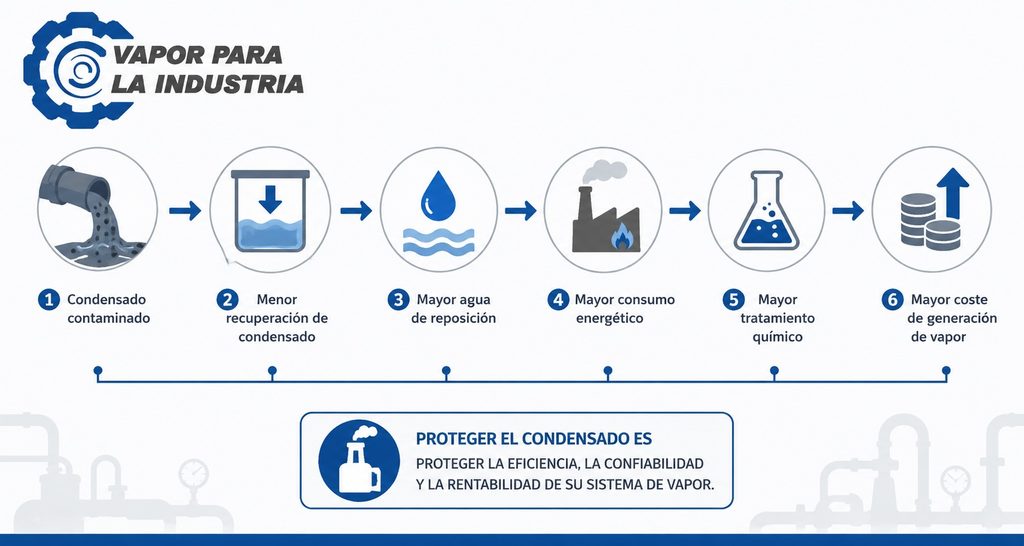

Esto genera una cadena de consecuencias:
Pero existe otro coste menos visible: localizar el origen de la contaminación.
Cuando decenas de consumidores descargan condensado sobre una misma red, saber que existe un problema no significa necesariamente saber dónde está.
Te puede interesar: Cómo recuperar condensado contaminado en sistemas de vapor
¿Cómo puede contaminarse el condensado?
La contaminación del condensado puede tener diferentes orígenes. En alimentación y bebidas, uno de los puntos que merece especial atención son los equipos donde existe una barrera física entre el vapor y el producto.
Fugas en intercambiadores de calor
Los intercambiadores permiten transferir energía térmica entre dos fluidos sin que ambos entren directamente en contacto.
Sin embargo, una perforación, fisura, corrosión, fallo de junta o pérdida de estanqueidad puede comprometer esta separación.
Dependiendo de las condiciones de presión existentes, el producto puede introducirse en el lado del vapor y posteriormente aparecer en el condensado.
El problema puede ser especialmente difícil de identificar cuando la fuga es pequeña o intermitente.
Fallos en serpentines y equipos encamisados
La misma situación puede producirse en tanques encamisados, cocedores, serpentines, reactores y otros equipos calentados mediante vapor.
Una pérdida de integridad puede introducir sustancias procedentes del proceso en el condensado.
Cuando numerosos equipos están conectados al mismo sistema de retorno, una incidencia localizada puede generar incertidumbre sobre una parte considerable de la instalación.
Contaminaciones intermitentes
No todas las fugas se producen continuamente.
Algunas solamente aparecen bajo determinadas condiciones de operación: cambios de presión, temperatura, producto, ciclos CIP, arranques, paradas o determinadas fases productivas.
Esto puede dificultar considerablemente su diagnóstico.
Mantenimiento puede inspeccionar un equipo cuando la fuga no está activa y no encontrar ninguna anomalía. Horas o días después, el problema puede volver a aparecer.
<iframe width=»560″ height=»315″ src=»https://www.youtube.com/
El verdadero problema: cuánto tarda la planta en detectar la contaminación
Desde una perspectiva de mantenimiento, una fuga es un problema técnico.
Pero desde una perspectiva económica, la variable crítica es también el tiempo.
Una contaminación detectada inmediatamente y limitada a un equipo concreto puede tener consecuencias muy diferentes de la misma contaminación detectada varias horas después en un retorno común.

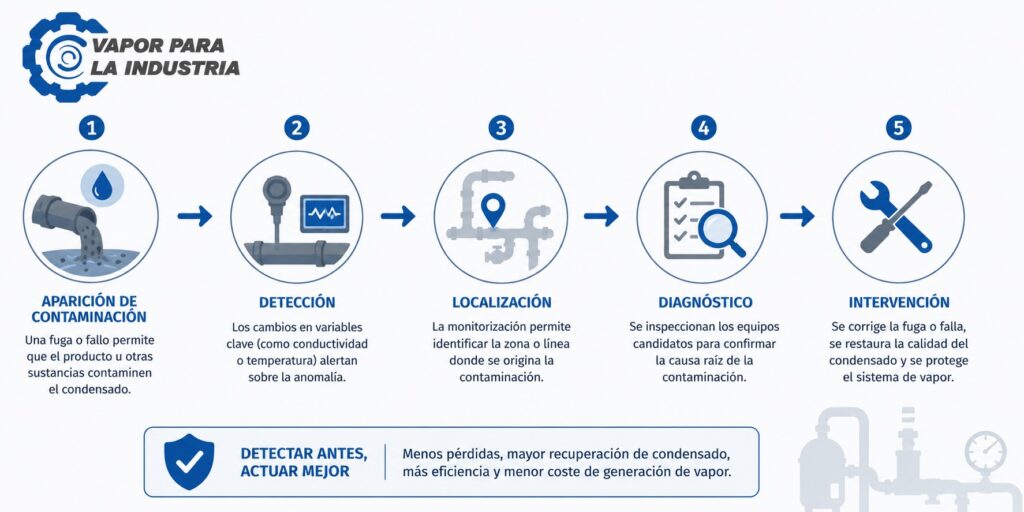

Podemos expresarlo mediante una secuencia sencilla:
Cuanto mayor sea el tiempo necesario para recorrer esta cadena, mayor puede ser la exposición de la planta.
Por eso, el objetivo debería ser reducir tres variables:
tiempo hasta detectar + tiempo hasta localizar + tiempo hasta intervenir.
Las limitaciones del muestreo periódico de condensado
Una práctica habitual consiste en tomar muestras del condensado y analizarlas periódicamente.
Estos análisis pueden proporcionar información valiosa, pero presentan una limitación fundamental: una muestra representa las condiciones existentes en un momento determinado.
¿Qué ocurre si la contaminación aparece entre dos muestras?
¿Y si una fuga solamente se produce durante una determinada etapa del proceso?
¿O durante un ciclo CIP?
¿O únicamente cuando cambia la presión de operación de un determinado equipo?
Un evento transitorio podría no coincidir con el momento en que se toma la muestra.
Por ello, cuando el riesgo operativo lo justifica, resulta relevante valorar la monitorización continua del condensado como complemento de las verificaciones periódicas.
Conductividad del condensado como indicador de contaminación
Una de las variables que puede utilizarse para detectar determinadas desviaciones en la calidad del condensado es la conductividad.
El condensado limpio presenta normalmente una conductividad relativamente baja. La entrada de determinadas sustancias puede modificarla.
Monitorizar continuamente esta variable permite identificar cambios respecto a las condiciones normales de operación.
Sin embargo, es importante entender correctamente el enfoque.
No se trata simplemente de instalar un instrumento y establecer un valor universal válido para cualquier instalación. Las características del proceso y de los posibles contaminantes deben considerarse para establecer qué comportamiento es normal y qué desviaciones requieren investigación.
Detectar la contaminación no es suficiente: hay que localizarla
Supongamos que Mantenimiento detecta una anomalía en el retorno principal de condensado.
Ahora sabe que existe un problema.
Pero tiene 25 equipos conectados aguas arriba.
¿Cuál es el responsable?
Este es uno de los principales retos de la detección de contaminación del condensado.
Cuando solamente se controla el retorno general, el responsable de mantenimiento puede terminar utilizando un proceso de eliminación:
inspeccionar → probar → descartar → continuar buscando.
Esto consume horas de técnicos y puede requerir detener o aislar equipos que finalmente estaban funcionando correctamente.
Por tanto, la arquitectura de monitorización debería ayudar no solamente a responder:
“¿Existe contaminación?”
También debería contribuir a responder:
“¿En qué parte de la instalación se ha producido?”
Cuanto más próxima pueda situarse la detección respecto a la fuente potencial, menor será normalmente el universo de equipos que deberán investigarse.

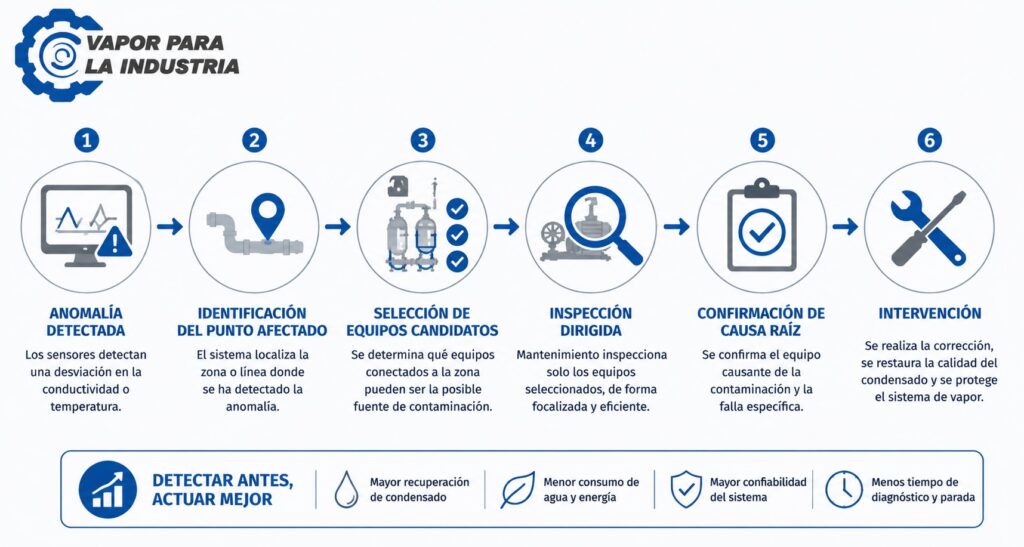

De mantenimiento reactivo a diagnóstico dirigido
El cambio fundamental consiste en transformar la manera de gestionar estas incidencias.
Esta diferencia entre ser reactivo o proactivo con una monitorización estructurada tiene implicaciones importantes para Mantenimiento.
Si una anomalía puede asociarse rápidamente con una determinada zona de producción, línea o conjunto reducido de equipos, los técnicos pueden concentrar sus inspecciones donde existe una mayor probabilidad de encontrar la causa raíz.
Esto permite reducir el tiempo dedicado a buscar el problema y aumentar el tiempo dedicado a resolverlo.
¿Qué impacto económico tiene rechazar condensado?
Cuando existe riesgo de contaminación, rechazar el condensado puede ser necesario para proteger la instalación.
Pero hacerlo tiene un coste.
Cada kilogramo de condensado caliente que se pierde debe ser sustituido, directa o indirectamente, por agua de reposición.
Esta agua debe ser captada o comprada, acondicionada, tratada y posteriormente calentada hasta alcanzar las condiciones requeridas por el sistema.
Por tanto, el coste de una contaminación no debería calcularse únicamente considerando la reparación del equipo causante.
El análisis debería contemplar, entre otros:
- volumen de condensado rechazado;
- coste del agua de reposición;
- energía adicional necesaria;
- incremento del tratamiento químico;
- horas de mantenimiento dedicadas al diagnóstico;
- posibles pérdidas de producción;
- intervenciones sobre equipos;
- duración de la incidencia.
Una pequeña fuga puede tener un coste técnico de reparación relativamente reducido y, sin embargo, generar un impacto económico mucho mayor si permanece sin identificar durante demasiado tiempo.
Te puede interesar: Qué ahorros en costes puedes conseguir de la recuperación de condensados
¿Qué indicadores debería controlar el Responsable de Mantenimiento?
Para evaluar correctamente el problema, conviene ir más allá de un simple indicador de “contaminado/no contaminado”.
Mantenimiento debería analizar variables como el porcentaje de recuperación de condensado, volumen rechazado, frecuencia de episodios de contaminación, tiempo medio hasta la detección, tiempo necesario para localizar la fuente, MTTR asociado a estas incidencias, agua de reposición, consumo energético y coste del tratamiento del agua.
Esto permite relacionar la condición técnica del sistema con su consecuencia económica.
Por ejemplo, una reducción recurrente de la recuperación de condensado puede parecer inicialmente una cuestión de utilities. Cuando se cuantifica el agua, energía y productos químicos adicionales necesarios durante todo un año, puede convertirse en una oportunidad económica relevante.
Cómo abordar la contaminación del condensado de forma preventiva
La estrategia debería comenzar por entender el sistema antes de seleccionar una tecnología.
El primer paso consiste en identificar los puntos donde existe riesgo de contaminación y determinar qué equipos podrían permitir el contacto entre producto y condensado.
Posteriormente debe analizarse cómo se está comprobando actualmente la calidad del condensado, con qué frecuencia, en qué puntos y cuánto tiempo suele necesitar Mantenimiento para localizar el origen cuando aparece una anomalía.
A partir de ahí puede evaluarse dónde tiene sentido incorporar monitorización continua y qué variables resultan adecuadas para el proceso.
El objetivo final no debería ser simplemente disponer de más datos.
Debería ser reducir el tiempo entre anomalía e intervención.

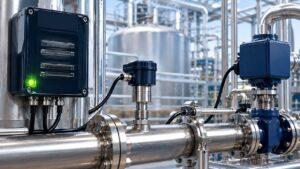

CCD Insights de Spirax Sarco: detectar antes para actuar mejor
CCD Insights de Spirax Sarco es una solución de monitorización diseñada para ayudar a detectar de forma temprana posibles episodios de contaminación del condensado. Mediante sensores que monitorizan variables como conductividad y temperatura, permite identificar desviaciones y disponer de información histórica para facilitar el diagnóstico.
Su principal ventaja para Mantenimiento es reducir el tiempo entre la aparición del problema y la intervención. En lugar de descubrir la contaminación cuando ya ha alcanzado el retorno general y comenzar a inspeccionar múltiples equipos, CCD Insights ayuda a localizar la zona afectada y dirigir la investigación hacia los equipos con mayor probabilidad de ser la causa.

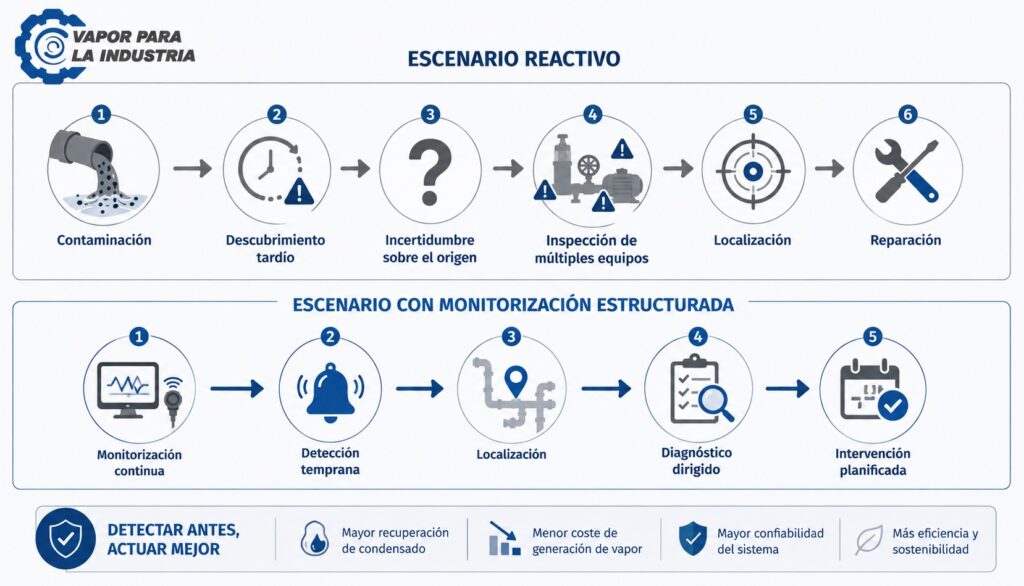

El enfoque cambia de:
contaminación → búsqueda → inspección → reparación
a:
monitorización → detección temprana → localización → diagnóstico dirigido → intervención.
El resultado potencial es mayor recuperación de condensado, menos pérdidas energéticas y una respuesta de mantenimiento más rápida y eficiente.
Recuerda: detectar antes significa intervenir mejor
La contaminación del condensado no debería considerarse exclusivamente un problema de calidad del agua.
Es un problema de confiabilidad del sistema de vapor, eficiencia energética y capacidad de diagnóstico.
La cuestión clave no es solamente determinar si el condensado está contaminado, sino saber cuándo comienza la desviación, dónde se está produciendo y qué equipos deben inspeccionarse.
Cuanto antes pueda identificarse una anomalía y menor sea el número de posibles equipos causantes, más dirigida podrá ser la intervención de Mantenimiento.
El objetivo puede resumirse en una cadena sencilla:
Pasar de controles exclusivamente periódicos a una estrategia de monitorización adecuada puede ayudar a transformar la gestión de la contaminación del condensado: de descubrir el problema cuando ya se ha propagado a identificarlo cuando todavía existe margen para actuar.
Y en un sistema industrial de vapor, detectar antes no significa únicamente proteger la instalación: significa recuperar más condensado, reducir desperdicios y disminuir el coste total de generación de vapor.
De la protección reactiva a la prevención proactiva de la contaminación del condensado
