Controlo da contaminação dos condensados em sistemas de vapor industrial

En cualquier sistema de vapor, el condensado representa una fuente de energía y agua que debe recuperarse siempre que cumpla las especificaciones de pureza necesarias para volver al proceso. Sin embargo, cuando aparece la contaminación de condensados, devolver ese condensado a la caldera puede generar incrustaciones, corrosión, pérdidas de eficiencia e incluso averías en equipos críticos.

O detección de condensado contaminado ha evolucionado desde inspecciones manuales hasta sistemas inteligentes capaces de identificar el problema en tiempo real, localizar su origen y actuar automáticamente antes de que afecte al resto de la instalación. Las soluciones desarrolladas por Spirax Sarco permiten precisamente este enfoque preventivo, basado en monitorización continua y automatización.

¿Por qué es tan importante la detección de condensado contaminado?

O vapor de agua transfiere energía a numerosos procesos industriales mediante permutadores de calor, reactores o equipos de calentamiento. Tras ceder esa energía, el condensado debería regresar mediante las tuberías de condensado para su recuperación.

Cuando existe contaminación con aceite, productos químicos de limpieza o residuos de lubricantes, esa detección de condensado contaminado deja de ser una cuestión de eficiencia para convertirse en un requisito de protección de activos.

Una contaminación no detectada puede afectar al agua de alimentación, al reservatório de água de alimentação, a los sistemas de calderas de vapor e incluso comprometer el funcionamiento de una turbina de vapor en instalaciones de alta exigencia.

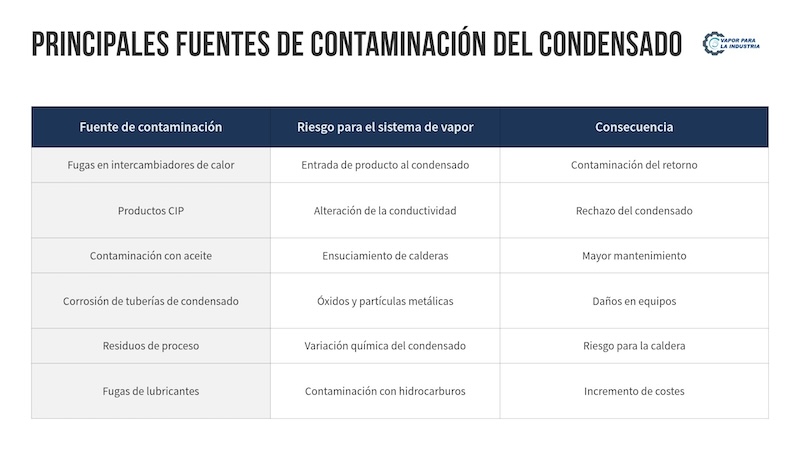

Principales causas de contaminación de condensados

O detección de condensado contaminado suele revelar problemas originados por:

• Fugas internas en equipos de proceso.
• Falhas em permutadores de calor.
• Productos CIP en la industria alimentaria.
• Mezcla accidental de productos químicos.
• Roturas en las tuberías de condensado.
• Entrada de hidrocarburos procedentes de maquinaria.

En numerosas plantas industriales, localizar el punto exacto resulta complejo cuando únicamente se realizan muestreos manuales.

Además de las fugas en equipos de proceso o en permutadores de calor, la corrosión de las tuberías de condensado también puede introducir óxidos y partículas metálicas que deterioran la calidad del condensado y afectan al rendimiento del sistema. Si deseas conocer cómo se produce este fenómeno y las mejores prácticas para prevenirlo, consulta nuestro artículo sobre corrosión en tuberías de condensado y cómo solucionarlo

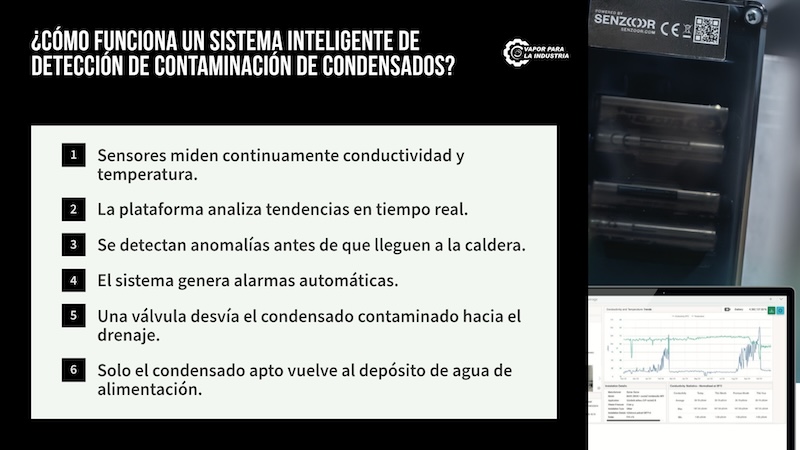

Cómo funciona la detección moderna de condensado contaminado

La nueva generación de soluciones de gestión de condensados incorpora sistemas de vigilancia continua que permiten realizar la detección de condensado contaminado cerca del propio proceso.

Estos sistemas utilizan un sensor de conductividad y un sensor de temperatura instalados directamente sobre las líneas de drenaje o sobre las tuberías de condensado, obteniendo datos constantes sobre las condiciones reales del condensado. Posteriormente, la información se transmite a una plataforma digital para análisis de tendencias y generación de alarmas automáticas.

Gracias a esta detección en línea, a detección de condensado contaminado puede realizarse mucho antes de que el condensado alcance el reservatório de água de alimentação.

Protección automática del sistema de vapor

Además de la supervisión continua, Spirax Sarco dispone de sistemas capaces de proteger automáticamente todo el sistema de vapor.

Cuando la detección de condensado contaminado supera los límites establecidos mediante el análisis de las variables químicas, un sistema de control automático acciona una válvula de descarga y unas válvulas de desviación que envían el condensado contaminado hacia las líneas de drenaje, evitando que alcance el receptor de condensado, a línea de retorno o la caldera.

El conjunto incorpora igualmente una válvula de segurança y permite mantener la operación sin intervención del operador, reduciendo significativamente los tiempos de respuesta.

Beneficios económicos de una correcta recuperación de condensado

Adequado recuperação de condensados no solo reduce el consumo de agua.

También disminuye:

• consumo de combustible,
• consumo de productos para tratamiento químico,
• necesidad de control químico,
• reposición de agua de alimentación,
• emisiones asociadas al proceso.

Según la documentación técnica de Spirax Sarco, la identificación temprana de la contaminación permite recuperar miles de litros de condensado reutilizable y reducir alrededor del 7 % los costes asociados al agua de caldera.

Por ello, la recuperación del agua de condensados constituye actualmente uno de los indicadores más importantes de eficiencia energética.

<script src=»https://fast.wistia.com/player.js» async></script><script src=»https://fast.wistia.com/embed/y0iuppz0ki.js» async type=»module»></script><style>wistia-player[media-id=’y0iuppz0ki’]:not(:defined) { background: center / contain no-repeat url(‘https://fast.wistia.com/embed/medias/y0iuppz0ki/swatch’); display: block; filter: blur(5px); padding-top:56.25%; }</style> <wistia-player media-id=»y0iuppz0ki» seo=»false» aspect=»1.7777777777777777″></wistia-player>

Aplicaciones donde la detección resulta crítica

O detección de condensado contaminado resulta especialmente importante en la industria alimentaria, donde los productos CIP, aceites o ingredientes del proceso pueden contaminar el retorno de condensado. Si quieres profundizar en este escenario concreto, consulta nuestro artículo sobre detecção de condensado contaminado na indústria alimentar

• industria alimentaria, donde los productos CIP pueden contaminar el retorno.
• industria alimentaria dedicada al café.
• industria alimentaria de bebidas.
• industria alimentaria con procesos continuos.
• centrales eléctricas con ciclos de alta eficiencia.
• centrales eléctricas equipadas con calderas de alta presión.
• Procesos con turbina de vapor.
• Instalaciones con grandes tanques de almacenamiento.
• Sistemas con múltiples líneas de vapor y una extensa red de vapor.

En todos estos casos, la detección de condensado contaminado evita daños acumulativos difíciles de identificar mediante inspecciones periódicas.

Cumplimiento normativo y sostenibilidad

Además de proteger los equipos, una correcta gestión de los condensados facilita el cumplimiento de las normativas medioambientales, las normativas ambientales, a normativa vigente e o regulaciones locales relacionadas con vertidos industriales.

No detectar una contaminación puede derivar en multas por incumplimiento, además de incrementar el consumo de agua y energía.

Implementação de um plan de seguimiento, apoyado en detectores de agua, sistemas de control químico y tecnologías inteligentes de monitorización, permite demostrar el cumplimiento de las regulaciones locales y minimizar el riesgo de multas por incumplimiento.

¿Quiere evitar que una contaminación de condensados dañe su sistema de vapor?

Las nuevas soluciones de gestión de condensados ya no se limitan a proteger la caldera.

Actualmente integran detectores de agua, análisis predictivo, almacenamiento histórico de datos y herramientas para mantenimiento basado en condición, alineándose con las iniciativas de digitalización industrial y tecnologías renovables orientadas a maximizar la eficiencia energética.

Spirax Sarco ha desarrollado plataformas CCD capaces de localizar la causa raíz de la contaminación cerca del proceso, reduciendo tiempos de diagnóstico, mejorando la recuperação de condensados y protegiendo todo el sistema de vapor mediante una estrategia preventiva basada en datos.

O detección temprana de condensado contaminado puede marcar la diferencia entre una intervención preventiva y una parada de producción con elevados costes de reparación. En Spirax Sarco ayudamos a las empresas a proteger sus sistemas de vapor mediante soluciones inteligentes de monitorización, detección y protección automática que permiten recuperar más condensado, reducir el consumo de agua y energía y prolongar la vida útil de calderas y equipos críticos. Contactar con un asesor técnico.
