En los entornos industriales donde operan calderas de vapor, intercambiadores y redes de distribución térmica, el control del aislamiento térmico es un factor determinante para la eficiencia. Cada metro de tubería, cada válvula y cada equipo expuesto genera pérdidas de calor que, acumuladas en el tiempo, impactan directamente en el consumo energético y en los costes operativos.
A pesar de contar con sistemas aislados en las líneas principales, muchas plantas siguen presentando pérdidas de calor en componentes auxiliares, bridas, filtros y válvulas. Estos puntos críticos suelen quedar sin protección tras intervenciones de mantenimiento, convirtiéndose en focos permanentes de pérdidas de calor y riesgos para el personal.
En este contexto, las soluciones desarrolladas por fabricantes especializados como Spirax Sarco han impulsado el uso de camisas aislantes diseñadas para cerrar estas brechas energéticas sin comprometer la operatividad.

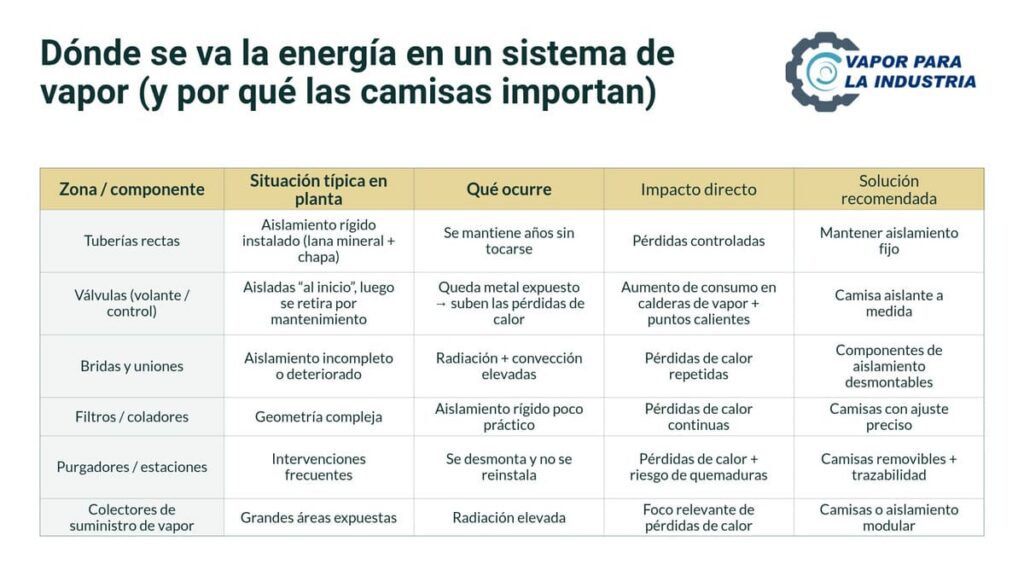

El origen de las pérdidas térmicas en sistemas de vapor
Los sistemas industriales de transporte de vapor están diseñados para operar a altas temperaturas y presiones. Sin embargo, cualquier superficie caliente en contacto con el ambiente genera inevitablemente pérdidas de calor por radiación y convección.
En particular, las válvulas, purgadores y colectores de suministro de vapor presentan geometrías complejas que dificultan el aislamiento fijo. Como resultado, aparecen zonas con pérdidas de calor constantes que afectan al rendimiento global.
Además, factores como:
- Elevadas temperaturas de la superficie
- Exposición al ambiente
- Vibraciones mecánicas
- Mantenimiento frecuente
incrementan la probabilidad de que estas zonas se conviertan en puntos débiles desde el punto de vista energético.
Qué son las camisas de aislamiento térmico removibles
Las camisas térnicas son soluciones de tecnología de aislamiento diseñadas a medida para envolver equipos específicos. A diferencia del aislamiento rígido, estas soluciones forman parte de los llamados componentes de aislamiento desmontables, lo que permite retirarlas y reinstalarlas sin afectar a la operación.
Una camisa aislante típica integra:
- Material de aislamiento térmico de alta densidad
- Capa de revestimiento interior
- Capa resistente al desgaste
- Capa protectora exterior
- Recubrimiento reforzado en zonas críticas
Este diseño multicapa optimiza las propiedades aislantes y garantiza una larga vida útil en entornos exigentes.
Función energética: reducción sistemática de pérdidas de calor
Desde el punto de vista térmico, el principal objetivo de una camisa es reducir las pérdidas de calor en equipos que, de otro modo, quedarían expuestos.
Diversos estudios muestran que una válvula sin aislar puede disipar una cantidad significativa de energía durante miles de horas al año. Estas pérdidas de calor, multiplicadas por decenas o cientos de equipos, representan un impacto económico relevante.
La instalación correcta de camisas permite:
- Minimizar las pérdidas de calor en puntos singulares
- Mejorar el balance energético
- Reducir el consumo en calderas de vapor
- Estabilizar el funcionamiento de turbinas de vapor
Gracias a sus propiedades aislantes, estas soluciones pueden reducir hasta un 90 % las pérdidas de calor en el componente protegido.
CONTENIDO ÚTIL – Recuperación de Calor en Calderas: Clave para la Eficiencia Energética
Seguridad y protección del personal
Más allá del ahorro energético, las camisas desempeñan un papel clave en la protección del personal. Las superficies calientes sin protección representan un riesgo permanente de quemaduras.
Al cubrir equipos y tuberías, las camisas térmicas:
- Reducen el contacto directo
- Disminuyen la probabilidad de accidentes
- Refuerzan la cultura preventiva
- Mejoran la ergonomía en planta
Esta función es especialmente relevante en zonas con puntos calientes, donde la temperatura superficial puede superar ampliamente los límites seguros.
Errores habituales en el aislamiento térmico industrial
En auditorías térmicas es frecuente encontrar una serie de deficiencias recurrentes:
1. Aislamiento retirado y no reinstalado
Tras el mantenimiento, muchas cubiertas no se vuelven a montar, generando nuevas pérdidas de calor.
2. Uso de materiales inadecuados
Soluciones improvisadas sin materiales resistentes al calor deterioran rápidamente las propiedades aislantes.
3. Espesor insuficiente
Una reducción mínima del aislante incrementa notablemente las pérdidas de calor.
4. Mal ajuste geométrico
Una cubierta de válvula genérica no sella correctamente, provocando fugas térmicas.
5. Ausencia de documentación
La falta de una hoja técnica dificulta el control y la trazabilidad del aislamiento.
TE PUEDE INTERESAR – Auditoría Energética en Sistemas de Vapor Industrial

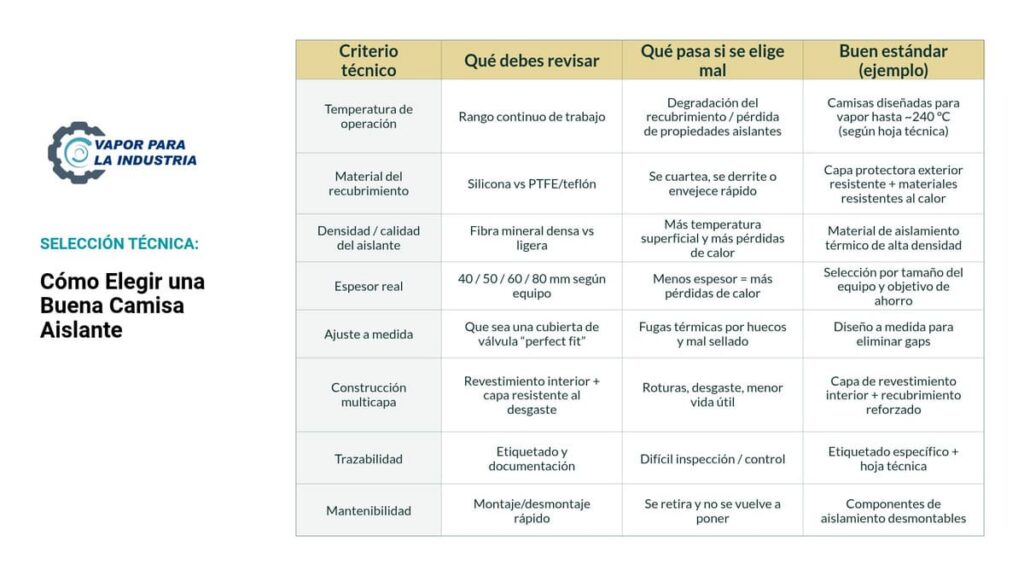

Criterios técnicos de selección de camisas térmicas en sistemas de vapor
La correcta elección de una camisa requiere analizar varios parámetros:
Temperatura de operación
Define el tipo de revestimiento y el uso de materiales resistentes al calor.
Entorno químico
En industrias con limpieza química, se requieren materiales de alto rendimiento.
Ubicación
En exterior, la exposición solar exige una mayor protección.
Espesor del aislante
Influye directamente en las propiedades aislantes y en la reducción de pérdidas de calor.
Compatibilidad con procesos
Debe adaptarse a sistemas de vapor y agua caliente y a sistemas de calefacción y refrigeración.
Arquitectura multicapa y rendimiento térmico
Las camisas modernas incorporan una estructura multicapa optimizada. El revestimiento interior protege el núcleo aislante, mientras que la capa protectora exterior garantiza resistencia mecánica.
Este diseño permite:
- Mantener estables las propiedades aislantes
- Reducir el coeficiente de radiación
- Proteger frente a agentes externos
- Evitar degradación prematura
La combinación adecuada de capas asegura que las pérdidas de calor se mantengan dentro de rangos mínimos durante toda la vida útil.
Integración con otros sistemas térmicos
Las camisas no funcionan de forma aislada. Su impacto se maximiza cuando se integran en una estrategia global que incluye:
- Optimización de calderas de vapor
- Gestión de intercambiadores de calor
- Control del transporte de vapor
- Supervisión de Tubería trazada
- Mantenimiento predictivo
Esta visión sistémica potencia las propiedades aislantes del conjunto y reduce de forma estructural las pérdidas de calor.
Comparar por precio: un error estratégico
Evaluar estas soluciones únicamente por coste inicial suele ocultar diferencias clave:
- Densidad del aislante
- Calidad del revestimiento interior
- Durabilidad de las costuras
- Resistencia térmica
- Estabilidad de las propiedades aislantes
Una camisa económica con menor espesor genera más pérdidas de calor y se degrada antes, elevando el coste total de propiedad.
Medición del retorno de inversión
El impacto económico puede estimarse mediante inventarios térmicos. Identificando diámetros, temperaturas y horas de operación, es posible calcular el ahorro potencial.
En muchos casos, la reducción de pérdidas de calor permite amortizar la inversión en menos de 12 meses, especialmente en plantas con múltiples válvulas y colectores.
Además, al disminuir las cargas térmicas, se mejora el rendimiento de las calderas de vapor y se reducen las emisiones asociadas.
Conclusión: eficiencia térmica sostenible
Las camisas aislantes representan una solución madura, fiable y rentable para mejorar el desempeño de los sistemas térmicos industriales. Su aportación no se limita a reducir pérdidas de calor, sino que refuerza la seguridad, la sostenibilidad y la estabilidad operativa.
Cuando se seleccionan adecuadamente, utilizando materiales de alto rendimiento y un diseño adaptado, estas soluciones maximizan las propiedades aislantes y prolongan la vida útil del aislamiento.
Integradas dentro de una estrategia global de aislamiento térmico, permiten transformar pequeños focos de ineficiencia en oportunidades de ahorro estructural. En un entorno donde la energía es cada vez más crítica, invertir en una camisa aislante bien diseñada es una decisión técnica y estratégica con impacto a largo plazo. Contacta con un asesor técnico
